1 Felkészülés a telepítés előtt: A környezet és a berendezések kettős adaptációja
1. A telepítési környezet megfelelőségi követelményei
A hibrid inverterek telepítésének meg kell felelnie a négy alapvető feltételnek: "szellőzés, fény elkerülése, szárazság és biztonság":
• Hőmérséklet és páratartalom: A környezeti hőmérsékletet -30-60 fok között kell szabályozni, a páratartalmat pedig 10-90% között kell tartani (kondenzáció nélkül), hogy elkerüljük az alkatrészek elöregedését vagy a magas hőmérséklet vagy páratartalom által okozott rövidzárlatokat.
• Szellőztető tér: A berendezés körül legalább 30 cm-es hőelvezetési távolságot kell fenntartani, és kerülni kell, hogy a felső és az alsó rész elakadjon, hogy a hűtőventilátor normálisan el tudja vezetni a levegőt. Ha zárt szekrénybe szerelik be, akkor egy további kényszerszellőztető rendszert kell konfigurálni
• Biztonsági távolság: Tartsa távol nyílt lángtól, hőforrástól (például fűtőcsövek) és korrozív gázoktól. Tartson legalább 1,5 méteres távolságot gyúlékony és robbanásveszélyes anyagoktól, és kerülje a víz felgyülemlésére hajlamos területeket, hogy megakadályozza az esővíz eláztatását a berendezésben
• Teherhordás és rögzítés: A beépítési felületnek síknak kell lennie, és meg kell felelnie a teherbírási szabványoknak (falra szerelve legfeljebb 50 kg/㎡, padlóra szerelve, nagyobb vagy egyenlő, mint 100 kg/㎡). A falat vagy a padlót feszítőcsavarokkal kell megerősíteni, hogy elkerüljük a vibrációt és az elmozdulást a berendezés működése közben.
2. A személyzet és a szerszámok biztonsági konfigurációja
• Személyzeti képesítések: A szerelőszemélyzetnek villanyszerelői bizonyítvánnyal kell rendelkeznie, ismernie kell a nagyfeszültségű{0}}elektromos biztonsági előírásokat, és speciális képzésen kell részt vennie a hibrid inverterek kezelésében, hogy megértse a berendezések huzalozási logikáját és védelmi mechanizmusait.
• Védőfelszerelés: Szigetelt kesztyű (1000V-nál nagyobb vagy egyenlő feszültségállóság), szigetelt cipő, védőszemüveg viselése kötelező. Magasban végzett munka során biztonsági öveket kell viselni, hogy elkerüljük a feszültség alatt álló részekkel való közvetlen érintkezést
• Szerszám előkészítés: Szigetelőkulccsal, nyomatékkulccsal (kapcsok rögzítésére használják, a nyomaték értékének meg kell egyeznie a berendezés követelményeivel, általában 8-12N · m), multiméterrel (feszültség és áram érzékelésére), szigetelésvizsgálóval (a szigetelési ellenállás kimutatására), krimpelő fogóval stb. A szerszám használata előtt ellenőrizni kell a szigetelés teljesítményét, hogy ne legyen sérülés.
3. Berendezések és tartozékok ellenőrzése és ellenőrzése
Telepítés előtt egyenként ellenőrizni kell a berendezést és a tartozékokat:
• A berendezés megjelenése: Ellenőrizze, hogy az inverter burkolata mentes-e deformációtól vagy repedéstől, a kijelző és a jelzőfények sértetlenek-e, és a vezetékek kivezetései nem oxidáltak-e vagy nem lazultak-e
• Tartozék integritása: Ellenőrizze a beszerelési konzolt, a rögzítőcsavarokat, a szigetelt kábeleket (az egyenáramú vezetékeknek meg kell egyeznie a fotovoltaikus/akkumulátorfeszültséggel, a váltakozó áramú vezetékeknek alkalmazkodniuk kell a hálózat specifikációihoz), kommunikációs vonalakat, utasításokat stb. A kábel keresztmetszeti területének meg kell felelnie az aktuális követelményeknek (például 10 kW-os berendezés 2 mm-es DC vonalakkal egyenlő, ajánlott, hogy nagyobb vagy egyenlő, mint 10 mm²)
• Paraméterillesztés: Ellenőrizze, hogy az inverter névleges teljesítménye és bemeneti feszültségtartománya egyezik-e a fotovoltaikus tömb és az energiatároló akkumulátor paramétereivel (például a fotovoltaikus nyitott áramköri feszültségnek az inverter maximális bemeneti feszültségtartományán belül kell lennie, és az akkumulátor feszültségét az inverter energiatároló interfészéhez kell igazítani), hogy elkerülje a paraméterek ütközéséből eredő károkat.
2 Szabványos telepítési folyamat: hajtsa végre a lépéseket a vezetékezéstől a hibakeresésig

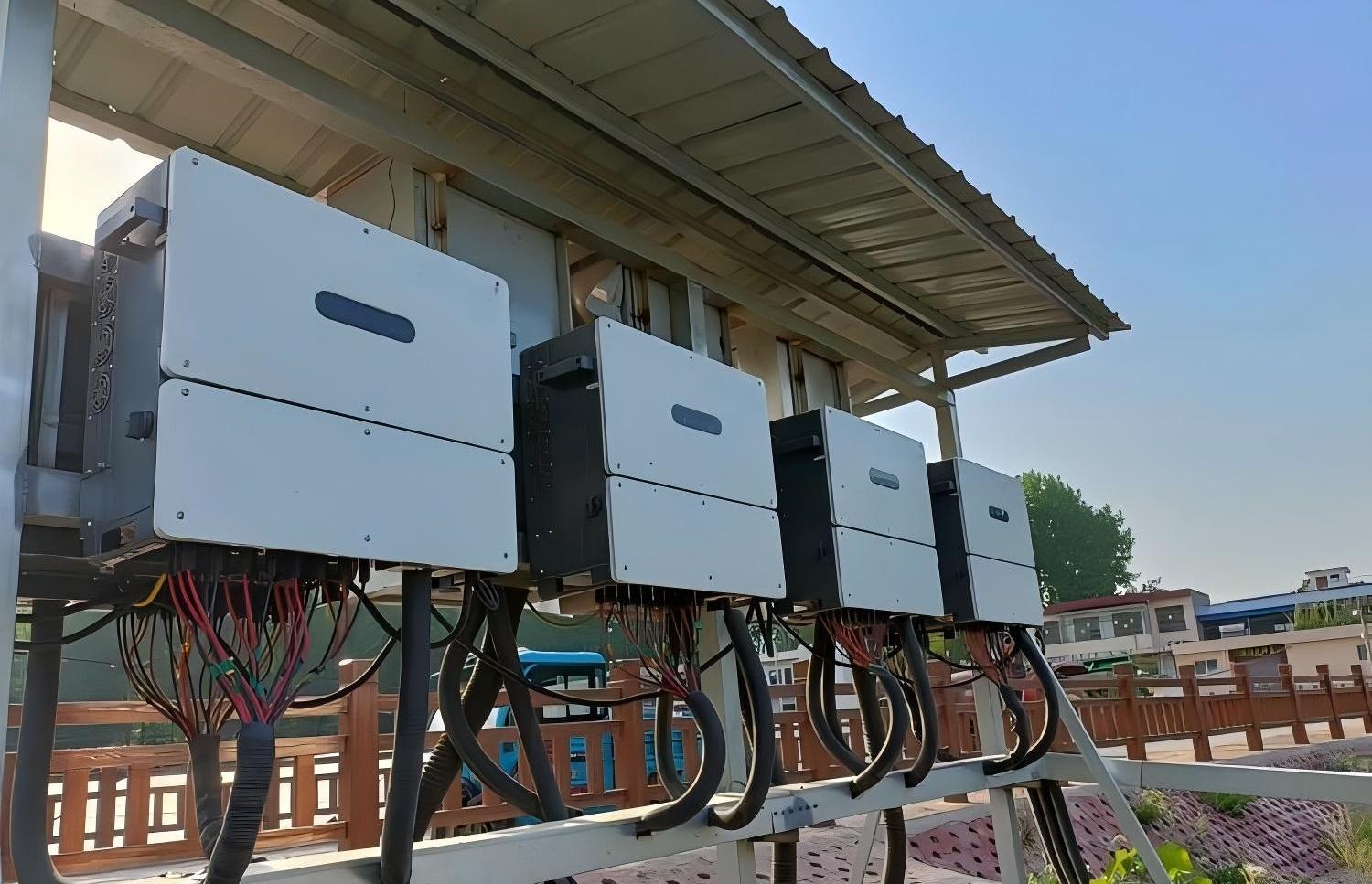

1. Berendezés rögzítése és vezetékezése
1. lépés: Rögzített felszerelés
A falra szereléshez először rögzíteni kell a konzolt a -teherhordó falhoz, a konzol síkságát egy szinttel kalibrálni (hiba legfeljebb 2 mm), majd az invertert a tartóra kell akasztani, és rögzíteni kell a rögzítőcsavarokat; A padlón álló felszereléshez a berendezést előre gyártott cement alapra vagy fém konzolra kell helyezni, biztosítva, hogy a test függőlegesen álljon, és az alját csavarokkal kell rögzíteni az elmozdulás elkerülése érdekében.
2. lépés: Bekötési művelet
Egyenáramú oldali vezetékek: Először válassza le a főkapcsolót a fotovoltaikus tömb és az energiatároló akkumulátor között. Csatlakoztassa a pozitív és negatív fotovoltaikus vezetéket az inverter "PV+" és "PV -" kivezetéséhez. Csatlakoztassa az akkumulátor pozitív és negatív vezetékeit a "BAT+" és a "BAT -" kivezetésekhez. A bekötés során különböztesse meg a pozitív és negatív pólust, hogy elkerülje a fordított csatlakozást; A kapocsrögzítés megköveteli, hogy a nyomatékkulcsok a megadott nyomatéknak megfelelően működjenek, hogy megakadályozzák a virtuális csatlakozások által okozott túlmelegedést; A huzalozás befejezése után tekerje be a kivezetés szabad részét szigetelőszalaggal, majd helyezze fel a védőburkolatot.
AC oldalsó vezetékek: Csatlakoztassa a táphálózat feszültség alatt lévő vezetékét (L), nulla vezetékét (N) és földelő vezetékét (PE) az inverter "AC L", "AC N" és "AC PE" kivezetéséhez. Először a földelővezetéket kell csatlakoztatni, és jó érintkezéssel kell rendelkeznie annak biztosítására, hogy a földelési ellenállás kisebb vagy egyenlő legyen, mint 4 Ω; Ha hálózati csatlakozásra van szükség, további hálózati kontaktorokat és mérőórákat kell csatlakoztatni. A mérők huzalozásának követnie kell a villamosenergia-hálózati társaság előírásait, megkülönböztetve a "bejövő" és a "kimenő" vezetékeket.
Kommunikációs vonal csatlakozása: Csatlakoztassa a kommunikációs vonalat (például RS485, Ethernet) az inverter és a felügyeleti platform (vagy APP) között a megfelelő porthoz, ügyelve arra, hogy a érintkezők megfeleljenek. Ha a kommunikációs távolság meghaladja a 100 métert, jelerősítőt kell hozzáadni.
2. Szigetelésvizsgálat és biztonsági ellenőrzés
Szigetelési ellenállás vizsgálata: Használjon szigetelésvizsgálót az egyenáramú oldal (fotovoltaikus földelés, akkumulátor földelés) és az AC oldal (rács földelés) szigetelési ellenállásának külön-külön, legalább 100M Ω igénnyel. Ha az ellenállásérték túl alacsony, ellenőrizze, hogy nem sérült-e meg a kábel vagy a nedvesség a kapcsokon
Feszültségérzékelés: Zárja le a fotovoltaikus és az akkumulátor kapcsolóit, használjon multimétert az inverter egyenáramú bemeneti feszültségének érzékelésére, és ellenőrizze, hogy a feszültség a berendezés adaptációs tartományán belül van-e (például 300-800 V), hogy elkerülje a túlfeszültséget vagy az alacsony feszültséget.
Földelésérzékelés: Használjon földelési ellenállás-vizsgálót a berendezés földelési ellenállásának mérésére, ügyelve arra, hogy az legfeljebb 4 Ω legyen. Ha az ellenállás meghaladja a szabványt, akkor földelő elektródákat kell hozzáadni, vagy optimalizálni kell a földelő rácsot.
3. Rendszerhibakeresés és próbaüzem
1. lépés: Paraméterek beállítása
Csatlakoztassa az inverter tápellátását, lépjen be a beállítások interfészébe a képernyőn vagy az APP-n keresztül, és állítsa be az alapvető paramétereket: beleértve a hálózati feszültséget/frekvenciát (például 220V/50Hz), a töltési és kisütési lekapcsolási feszültséget (megfelelő akkumulátortípus, pl. lítium-vas-foszfát), csatlakoztatott 3,65V/ungridbridoff/ungridbrid. és völgyi villamosenergia-árak időszakai stb. A paraméterbeállításoknak a berendezés kézikönyvében és a tényleges alkalmazási forgatókönyvekben kell szerepelniük.
2. lépés: Nincs terheléshibakeresés
Kösse le a terhelés és a hálózati kapcsolót, indítsa el az invertert, hogy terhelés nélküli üzemmódba lépjen, figyelje meg a képernyőn megjelenő adatokat: az egyenfeszültség, a váltakozó áramú kimeneti feszültség, a frekvencia normális-e, a jelzőfény hibamentes-e (ha a hibajelző lámpa nem világít), a ventilátor automatikusan elindul-e és leáll-e a hőmérsékletnek megfelelően; Feszültséghiba vagy riasztás esetén kapcsolja ki a tápfeszültséget a vezetékek és a paraméterbeállítások ellenőrzéséhez.
3. lépés: Betöltési próbaüzem
Először csatlakoztassa a névleges terhelés 10-30%-át (például háztartási forgatókönyvek esetén világítás és hűtőszekrény csatlakoztatása), működtesse 1 órán át, és figyelje meg, hogy a kimeneti teljesítmény és a modul hőmérséklete stabil-e; Fokozatosan növelje a terhelést teljes terhelésre, és működtesse folyamatosan 24 órán keresztül, rögzítve a feszültség-, áram- és hőmérsékletadatokat, hogy elkerülje a túlmelegedést, a kioldást vagy más problémákat; A hálózati csatlakozási forgatókönyv megköveteli, hogy a próbaüzem normál működése után vegye fel a kapcsolatot az áramszolgáltató vállalattal az elfogadás érdekében. Csak az átvétel megszerzése után lehet hivatalosan rákapcsolni a hálózatra.
3 Napi üzemeltetési és karbantartási stratégia: megelőző karbantartás és állapotfigyelés
1. Időszakos ellenőrzési terv
Hozzon létre egy három-szintű ellenőrzési rendszert: "napi ellenőrzés + heti ellenőrzés + negyedéves ellenőrzés":
Napi ellenőrzés (távoli/helyszíni-kombináció): A valós idejű adatok, beleértve a bemeneti és kimeneti teljesítményt, az akkumulátor SOC-t, az eszköz hőmérsékletét, az üzemmódot stb., megtekinthetők a megfigyelő APP-n keresztül, különös tekintettel arra, hogy vannak-e riasztási üzenetek (például túlmelegedés és túlfeszültség), hogy elkerülhető legyen a rendellenesség.
Heti ellenőrzés (helyszíni ellenőrzés): Tisztítsa meg a port a berendezés felületén és a hőelvezető nyílásokon, használjon puha kefét vagy sűrített levegőt (nyomása legfeljebb 0,3 MPa) a ventilátorszűrő képernyőjének tisztításához, és kerülje el a por eltömődését, amely befolyásolja a hőelvezetést; Ellenőrizze, hogy a vezetékek kivezetései nincsenek-e meglazulva, és hogy a kábelek elöregedtek vagy sérültek-e. Ha úgy találja, hogy a kapcsok túlmelegedtek vagy elszíneződtek (például a rézrudak feketévé válnak az oxidáció miatt), újra meg kell húzni vagy ki kell cserélni
Negyedévenkénti ellenőrzés (szakszerű tesztelés): Multiméterrel mérje meg a feszültséget és az áramerősséget a DC és AC oldalon, és ellenőrizze, hogy a névleges értéktől való eltérés 5% vagy annál kisebb; Infravörös hőmérővel mérje meg a tápegység és a terminálok hőmérsékletét. Normál működés közben a hőmérsékletnek 60 fokos vagy annál kisebbnek kell lennie; Ellenőrizze a földelési ellenállást és a szigetelési ellenállást a biztonsági előírásoknak való megfelelés érdekében; Kalibrálja a töltési és kisütési paramétereket, és állítsa be az SOC küszöbértéket az akkumulátor leromlása alapján (ha az akkumulátor kapacitása 10%-kal csökken, a töltési lekapcsolási feszültség 5%-kal csökkenthető).
2. Az üzemeltetés és karbantartás kulcspontjai különleges munkakörülményekhez
Magas hőmérsékletű szezon: Növelje az ellenőrzés gyakoriságát (például hetente kétszer), tisztítsa meg a törmeléket a hűtőcsatornában, ellenőrizze a ventilátor működési állapotát. Ha a környezeti hőmérséklet meghaladja a 40 fokot, szereljen fel napernyőket vagy kényszerhűtő ventilátorokat a berendezés köré, hogy elkerülje a magas hőmérséklet miatti teljesítménycsökkenést.
Alacsony hőmérsékletű szezon: A berendezés elindítása előtt meg kell győződni arról, hogy a környezeti hőmérséklet nagyobb vagy egyenlő, mint -10 fok. Ha a hőmérséklet túl alacsony, először az előmelegítés funkciót lehet bekapcsolni (egyes modellek támogatják), és a berendezést akkor lehet elindítani, ha a hőmérséklet 5 fok fölé emelkedik; Az akkumulátor töltésekor ellenőrizni kell a töltőáramot, hogy elkerüljük az alacsony hőmérsékletű és nagyáramú töltés okozta lítium-dendrit kiválást
Zivatarszezon: Ellenőrizze, hogy a villámhárító berendezés (pl. villámhárító) ép-e, ellenőrizze, hogy a berendezés nedves-e eső után, és ha páralecsapódást észlel a vezetékek kapcsain, kapcsolja ki az áramellátást és szárítsa meg működés előtt; A hálózatra csatlakoztatott rendszernek ügyelnie kell az elektromos hálózat feszültségingadozásaira, hogy elkerülje a villámcsapás által okozott berendezéskárosodást.
4 Általános hibaelhárítás: pontos pozicionálás és hatékonyságt kezelése
1. Tipikus hibák diagnosztizálása és megoldása
Az inverter nem indul: Először ellenőrizze, hogy a DC bemeneti feszültség a megfelelő tartományon belül van-e. Ha a feszültség túl alacsony (például nem elegendő a fotovoltaikus besugárzás), várja meg, amíg a fény erősödik. Ha a feszültség túl magas, ellenőrizze, hogy túl sok fotovoltaikus tömb van-e sorba kapcsolva; Másodszor ellenőrizze, hogy a főkapcsoló teljesen zárva van-e, beleértve a DC oldali főkapcsolót és a készülék saját bekapcsológombját is; Ha a fentiek mindegyike normális, akkor előfordulhat, hogy a belső biztosíték kiégett, és az azonos specifikációjú biztosítékot áramkimaradás után ki kell cserélni (a biztosíték paramétereinek meghatározásához lásd a berendezés kézikönyvét).
Hálózati csatlakozási hiba és "áramhálózati rendellenesség" bejelentése: először használjon multimétert az elektromos hálózat feszültségének és frekvenciájának észlelésére. Ha túllépi a berendezés adaptációs tartományát (például feszültség 220 V ± 10%, frekvencia 50 Hz ± 0,5 Hz), lépjen kapcsolatba az áramszolgáltató vállalattal a kezelésért; Ha a hálózati paraméterek normálisak, ellenőrizze, hogy a hálózati csatlakozás nem megfelelő-e, különös tekintettel annak ellenőrzésére, hogy a feszültség alatt álló vezeték (L) és a nulla vezeték (N) fordítottan csatlakozik-e, és hogy a földelő vezeték megfelelően érintkezik-e; Ha a bekötés megfelelő, akkor lehet, hogy a szigetelő védelem hamis kioldása. Megpróbálhatja újraindítani az eszközt. Ha a hiba továbbra is fennáll, kapcsolatba kell lépnie a gyártóval a védelmi paraméterek kalibrálásához.
Az akkumulátor nem tölthető: először ellenőrizze az akkumulátor aktuális feszültségét. Ha a feszültség alacsonyabb, mint a kisütési küszöbérték- (például lítium-vas-foszfát akkumulátor 2,5 V/cella alatt), az akkumulátort először külső töltőn keresztül kell aktiválni; Ha az akkumulátor feszültsége normális, lépjen be az eszközparaméter-interfészbe, hogy ellenőrizze a töltési -kikapcsolási feszültség beállítását, és ellenőrizze, hogy az megfelel-e az akkumulátor típusának (például a háromkomponensű lítium akkumulátorok töltési megszakítási feszültsége általában 4,2 V/cella); Ha a paraméterbeállítások helyesek, akkor az akkumulátorkezelő rendszer (BMS) hibája lehet. Az akkumulátort le kell választani, és újra be kell kapcsolni. Ha továbbra sem tölthető, ellenőrizni kell az akkumulátor állapotát, és ki kell cserélni egy erősen gyengített akkumulátort.
Elégtelen kimeneti teljesítmény: Először ellenőrizze a fotovoltaikus besugárzást. Ha a besugárzási teljesítmény 200 W/㎡ alatt van (felhős vagy esti), az normál teljesítménycsökkenésnek minősül; Ha a besugárzás elegendő, ellenőrizze a berendezés hőmérsékletét. Ha ez meghaladja a 60 fokot, tisztítsa meg a hőelvezető csatornát és csökkentse a modul hőmérsékletét; Ezzel egyidejűleg ellenőrizze, hogy a terhelési teljesítmény meghaladja-e az inverter névleges teljesítményét. Ha a terhelés túlterhelt, csökkentse az elektromos berendezések használatát, hogy a terhelési teljesítmény a névleges tartományon belül legyen; Ha a fentiek mindegyike normális, ennek oka lehet a fotovoltaikus panel vagy az akkumulátor teljesítményromlása. Tesztelni kell a fotovoltaikus panel nyitott áramköri feszültségét és akkumulátorkapacitását, és ki kell cserélni a nem megfelelő teljesítményű alkatrészeket.
Kijelző hiba "túlmelegedés elleni védelem": Először ellenőrizze, hogy a hűtőventilátor megfelelően forog-e. Ha a ventilátor leáll, cserélje ki a ventilátormotort, vagy tisztítsa meg a ventilátorba ragadt idegen tárgyakat; Ezután ellenőrizze a környezeti hőmérsékletet. Ha ez meghaladja a 45 fokot, javítsa a szellőzés feltételeit, például helyezzen fel napernyőket vagy szereljen be hűtőventilátorokat; Ha a ventilátor és a környezet is normális, akkor ez a tápegység hibája lehet. A modul hőmérsékletének érzékelésére infravörös hőmérőt kell használni. Ha a helyi hőmérséklet meghaladja a 80 fokot, forduljon a gyártóhoz a tápmodul javítása vagy cseréje miatt.
2. Vészhelyzeti reagálás és biztonsági óvintézkedések
Vészleállítás: Ha a berendezés füstöl, szokatlan zaj vagy szúrós szagú, azonnal nyomja meg a vészkikapcsoló-gombot, válassza le a DC és AC kapcsolót, maradjon távol a berendezéstől, és hívja a gyártó értékesítés utáni telefonszámát. Saját kezűleg szétszedni tilos
Hibarekord: Hiba előfordulásakor rögzíteni kell a hibakódot, a hibaidőt és az aktuális működési feltételeket (például a terhelési teljesítményt és a környezeti hőmérsékletet), hogy megkönnyítsék a gyártónak a probléma gyors megtalálását.
Értékesítés utáni kapcsolat: Ha a hiba önmagában nem hárítható el (például a belső alkatrészek sérülése), akkor szakképzett utó{0}}személyzetet kell felvenni a javítás érdekében. Nem szakembereknek tilos nagyfeszültségű alkatrészeket szétszerelni, hogy elkerüljék az áramütést vagy a berendezés másodlagos károsodását.
